Кто нибудь победил проблему "При включении CEC регулировка звука на приставке отключается, и управляется только с телека"?
Это крайне неудобно.

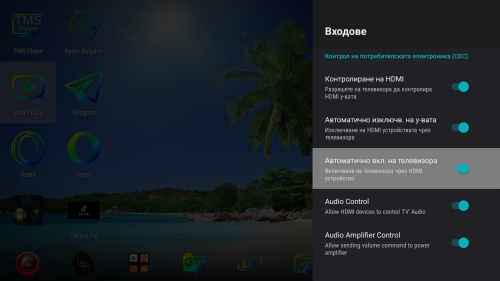

Теперь они это исправили. С этими настройками должно работать.(см.фото)
Если с первого раза не получилось, перезагрузите оба устройства.
но в этом случае у вас не будет прямого звука на телевизоре, некоторые форматы.

В моем случае схема такая, телевизор LG, с пульта от тв приставки включаю тв приставку и телевизор включается, выключаю тв приставку и телевизор не выключается (но показывает логотип что нет сигнала и через 10; 20 минут телевизор выключается)
С пульта от тв работает включение и выключение.
Приставки Ugoos TV работают на моих телевизорах таким же образом.
HDMI CEC — это не единый стандарт.



Сообщение отредактировал solo_7777777 - 24.04.25, 21:06

По поводу подключения SD карты, для ее работы на плате не припаяны компоненты. Мало того что не припаян сам слот так еще не припаяны резисторы в цепи "SD слот = процессор", и не припаян линейный стабилизатор 3.3в для питания SD карты.

На верхней стороне платы, под слотом, цифра 1 на фото, расположен ряд не припаянных компонентов, 7 компонентов большого размера притягивают линии сигналов к полигону GND (по аналогии с H96-Max-v11 эти посадочные места должны быть пусты), 2 маленьких компонента, в центре, находятся на лини питания 3,3в SD карты, там должно стоять 2 конденсатора.

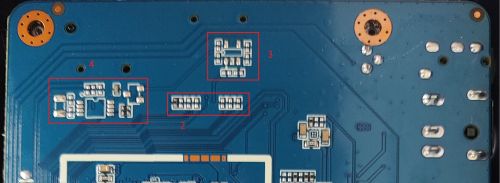

На нижней стороне платы, под цифрой 2, ряд не припаянных резисторов, это и есть тот разрыв из за которого не работает SD слот у device454. Но проблема в том что номиналы этих 6-ти резисторов не известны, надо что бы кто-нибудь их измерил, на аналогичном тв боксе, например H96-Max-v11. Под цифрой 3 находится место для линейного стабилизатора 3,3в питания SD карты, в корпусе SOT-23-5.
Только вот требуется не стандартный линейный стабилизатор, у стандартного стабилизатора распиновка:
1-Vin
2-GND
3-EN
4-Byp
5-Out

Необходим линейный стабилизатор с распиновкой:
1-Out
2-GND
3-Byp
4-En
5-Vin

На плате есть еще несколько посадочных мест под эти стабилизаторы, но они не припаяны. Заменены перемычкой. И под цифрой 4 не припаян RTC модуль.

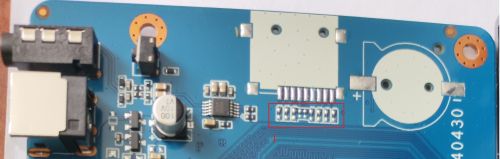

Фото платы H96-Max-v11 с SD слотом и USB портом

Далее, на мой взгляд разница между m9 и m9s в том что у m9 припаян блютуз модуль и USB HAB для работы пульта. Только вот шина данных блютуз идет не напрямую в процессор, а через USB HAB, по сути в стоке только для этого он и припаян. Так-же на плате есть 4 посадочных места под разъемы, в которые должны подключаться USB порты, которые идут от того-же USB HABа, но что бы эти порты заработали надо подпаять перемычки на плате, под цифрами 1 и 2 вертикально относительно фото, под цифрами 3 и 4 горизонтально относительно фото. Образец распайки на фото платы H96-Max-v11, выше в посте.

На мой взгляд по своей схемотехнике это идеальные мозги для Klippera, 3д принтеров, мощный процессор + 6 USB портов на одной компактной плате.

Сообщение отредактировал facset - 24.04.25, 21:28

Для ртс хорршо бы еще и резераное питание припаять.
Но плата очень напоминает от плату с решениями от sbc.
Жалко нет mipi, как на sbc :)

zh0p4, самый геморрой найти оригинальный LDO стабилизатор на 3,3в. все остальное запаивается минут за 15 минут, лишь бы номиналы резисторов узнать, а наковырять их с современной материнки не проблема.

Сообщение отредактировал facset - 24.04.25, 21:57

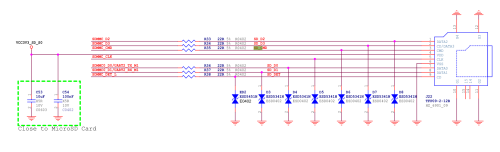

типовая схема для RK возможно подойдет

SGM2590D

Сообщение отредактировал prayer_q - 24.04.25, 22:22

device454, Спасибо, то что нужно. По схеме которую сегодня вызвонил на плате оно и есть.

Вот тут можно еще китайской мысли взять:

https://docs.banana-pi…M5/BananaPi_BPI-M5_Pro

https://drive.google.c…8DBK1/view?usp=sharing

Мне показалась схемы очень похожи.

Сообщение отредактировал prayer_q - 24.04.25, 22:25

prayer_q, SGM2590D не продается, или я быстро не нашёл.
Зато LPW5202ADB5F продается в чип и дипе за 19 рублей за шт, от 10шт партия, только необходимо повесить 20кОм с 3й ноги на GND, спасибо prayer_q, за схему на гугл диске, там указан именно этот LDO.

Ждем отчет о запуске линукса с сд карты.

Не панацея , но пореже передергиваю питание при включении
Wake Lock - PowerManager - 4PDA
Wake Lock - PowerManager - 4PDA
Wake Lock - PowerManager
Wake Lock - PowerManager

Сообщение отредактировал mplush - 25.04.25, 09:20

Утром на свежую голову еще раз посмотрел даташит на LPW5202ADB5F, и это нифига не стабилизатор напряжения, а "Выключатель нагрузки на высокой стороне с защитой от перегрузки по току". Вот на этом месте я подвис, а где тогда берется 3,3в питания SD карты?

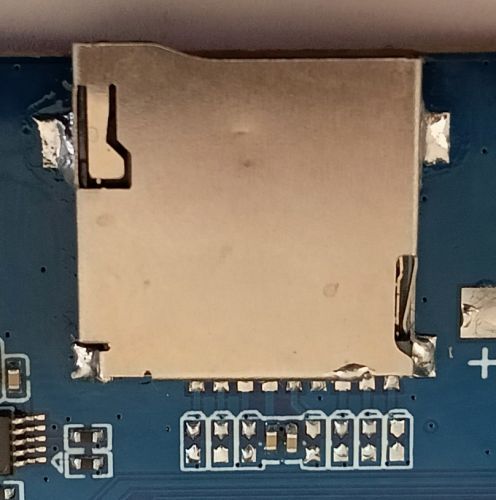

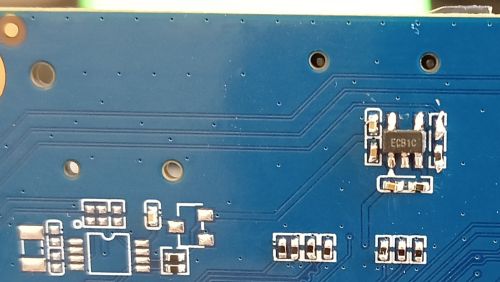

Прозвонил дорожки, питание "Выключателя" берется с переднего разъема USB порта. Подключил блок питания к приставке, замерил напряжения на боковых и на передних USB портах. Боковой USB порт 5в, передний USB порт 3,3в. Замерил посадочное место выключателя 5 пин (vin) равен 3,3в. Из этого вывод: можно посадить перемычку между 5м и 1м пином выключателя и тогда SD слот будет запитан и можно подключить карточку при (ВНИМАНИЕ) отключенной приставке от блока питания, без установки "выключателя". С материнки ноутбука наковырял: 6шт резисторы 22R, 1 резистор 10к, 1 резистор 100k, возле USB порта отпаял "выключатель", и 5 конденсаторов. Припаял резисторы 22R на посадочные места шины данных, резистор 10k припаял с 3го пина на gnd для ограничения тока sd слота, резистор 100k с 4го пина на gnd для работы функции Enabled "выключателя", 3 конденсатора, и сам "выключатель" с нижней стороны платы. 2 конденсатора и SD слот с верхней стороны.

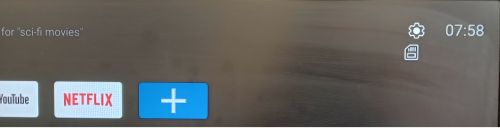

Воткнул SD карту, включил приставку, SD карта определяется, читается.

Замерил напряжения на SD слоте, если карточка вставлена, то на слот подается 3,3в, не зависимо включена приставка или нет. Если карточку вынуть, то со слота снимается напряжение.

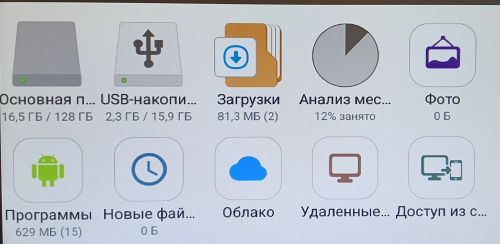

Далее. Припаял 2 резистора 0R возле бокового USB порта, на шину данных. Припаял USB разъем. Воткнул флешку. Флешка читается.

Только из-за отсутствия "выключателей" возле USB портов на верхней стороне платы, порты не отключаются при выключенной приставке.

И да если будете ставить "выключатели" на USB порты с верхней стороны, надо будет убирать перемычки в виде резисторов с маркировкой 000 в рамках на фото. Обвязка "выключателей" тоже не вся, надо восстанавливать.

Сообщение отредактировал facset - 25.04.25, 19:16

Я так понимаю у родного пульта есть режим блютуз? Как сделать так, чтобы он работал только в режиме блютуз? В приставке пульт определяется как LG,у меня телик LG и некоторые команды срабатывают на телике, приходится глаз телика прятать от ложных срабатываний

burjakoff, Не совсем Вас понял. Вскрыл пульт от своей приставки, в нем есть посадочное место под IR диод, но самого диода нет.
Если у Вас приставка срабатывает от пульта телевизора, то вскрыть приставку и либо отпаять IR приемник, или заклеить его не прозрачной изолентой. Если у вас телевизор срабатывает от IR пульта приставки, то вскрыть пульт приставки и заклеить IR передатчик. Если телевизор срабатывает от пульта приставки по блютуз, попробуйте на телевизоре удалить блютуз соединения и заново обучить телевизор к своему пульту, по инструкции от телевизора.

facset, Телевизор срабатывает от ИР пульта.

burjakoff, для начала, какая версия приставки m9 или m9s?

best2, м9s

Добавлено 25.04.2025, 20:56:

burjakoff, приставка тоже от пульта телевизора срабатывает, но я им не пользуюсь, проверил ради интереса

Добавлено 25.04.2025, 20:59:

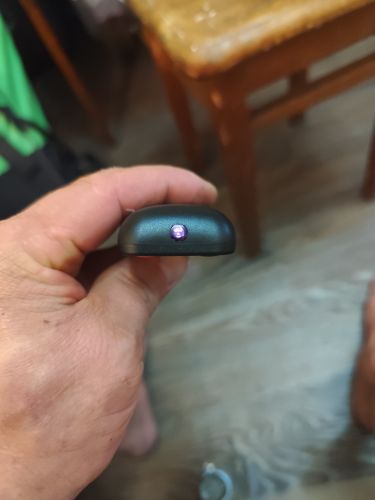

facset, у меня явно ИК есть

burjakoff, у m9s пульт вроде или только через блюпуп, или через ир.
При работе через блюпуп только кнопка вкл активна через ир.
Обычно при первой настройке андроид сам предлагает подключить пульт.
если пропустил этот, пройди в настройки блютуз и нажми и удерживай на пульте клавиши влево-вправо.

Пульт использовал только при первом включении дальше воткнул донгл и пользую g20s pro bt, привык к нему.
Кстате какая версия Vimu рабочая? 9.4 не пашет, 10.0 глючит вылетает, оплаченую с маркета ставить не хочу она для DV боксов
